Tipos de paneles ICF
Todos los productos tienen características únicas, tales como la medida, líneas de corte horizontales y verticales y más. Todo pensado para ahorrar tiempo, dinero y problemas en el lugar de trabajo.
- Listo para el apilado. No se necesita un lugar de pre montaje determinado.
- Completamente reversible. Sin parte superior, inferior, izquierda o derecha. Diseño de la esquina ofrece corrección automática para cada curso.
- Fabricados con tamaño estándar. 16 pulgadas (406,4 mm). Al ser estándar producen menos residuos al cortar alrededor de puertas y ventanas.
- Bloques de enclavamiento apretados. Pila de bloques fácil de insertar y bloquear de forma segura en su lugar, lo que resulta en una mayor resistencia frente a la competencia. Sin espuma o clips necesarios entre los platos.
- 2,5 pulgadas (63,5 mm) Paneles de poliestireno expandido. Permite un fácil alojamiento de la instalación eléctrica, de fontanería o cualquier otro que se necesite instalar.
- Barras de refuerzo de soporte incluidas, eliminan la tediosa tarea de fijar las barras de acero antes de poner el concreto.
- Diseño abierto para el flujo eficiente de hormigón y soporte del bloque de media altura.

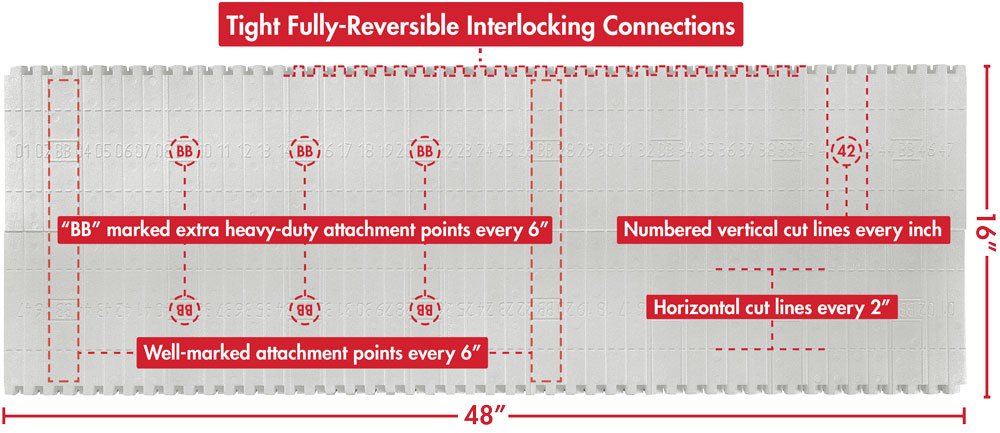

- Adicionales para puntos pesados de unión (495lbs.) Situado cada 8 pulgadas verticalmente, y 6 pulgadas horizontalmente.
- Moldeado con métricas a la vista para facilitar el corte en las líneas horizontales.
La repetición de 1 pulgada da el patrón de corte en el Bloque de conexión.
- Incluye marcas del punto de fijación (Attachment Point Markings).
- No hay bloques especiales de media altura requerida. Son los mismos bloques para toda la edificación.
|

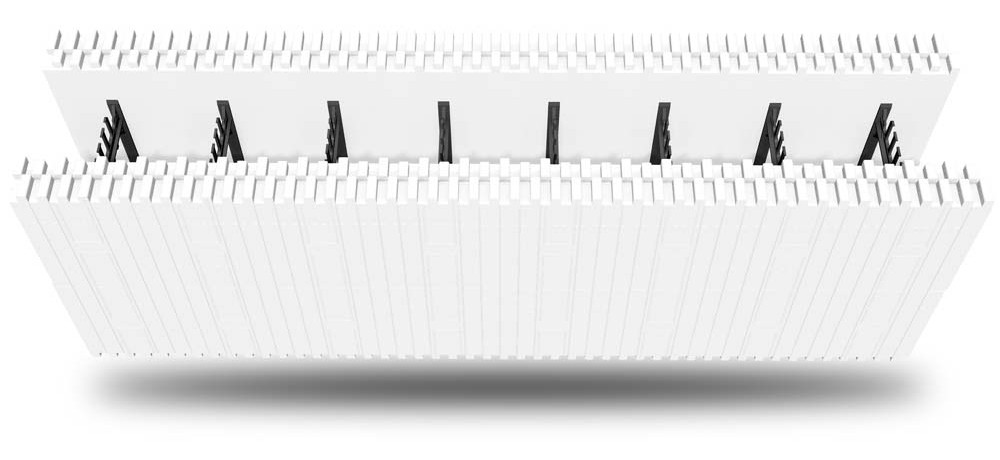

Straight Block Form (Bloque recto) Altura 16 en – 406.4 mm |
 |
||||
|---|---|---|---|---|---|
| Ancho Total | Ancho indv. | Largo Ext– Int | Return Ext– Int | Area | Volumen Concreto |
| 4 en 101.6 mm |
9 en 228.6 mm |
48 en 1219.2 mm |
N/A | 5.33 ft2 .4951 m2 |
.065844 yd3 .050341 m3 |
| 6 en 152.4 mm |
11 en 279.4 mm |
48 en 1219.2 mm |
N/A | 5.33 ft2 .4951 m2 |
.098765 yd3 .075511 m3 |
| 8 en 203.2 mm |
13 en 330.2 mm |
48 en 1219.2 mm |
N/A | 5.33 ft2 .4951 m2 |
.131687 yd3 .100682 m3 |
| En 10" & 12" tamaños de centros más grandes están disponibles usando el producto de "derribo de paredes" más gruesas y necesidades especiales, tales como pilastras. Todos los productos BuildBlock utilizan el mismo patrón de bloqueo y se integrarán en conjunto | |||||
|

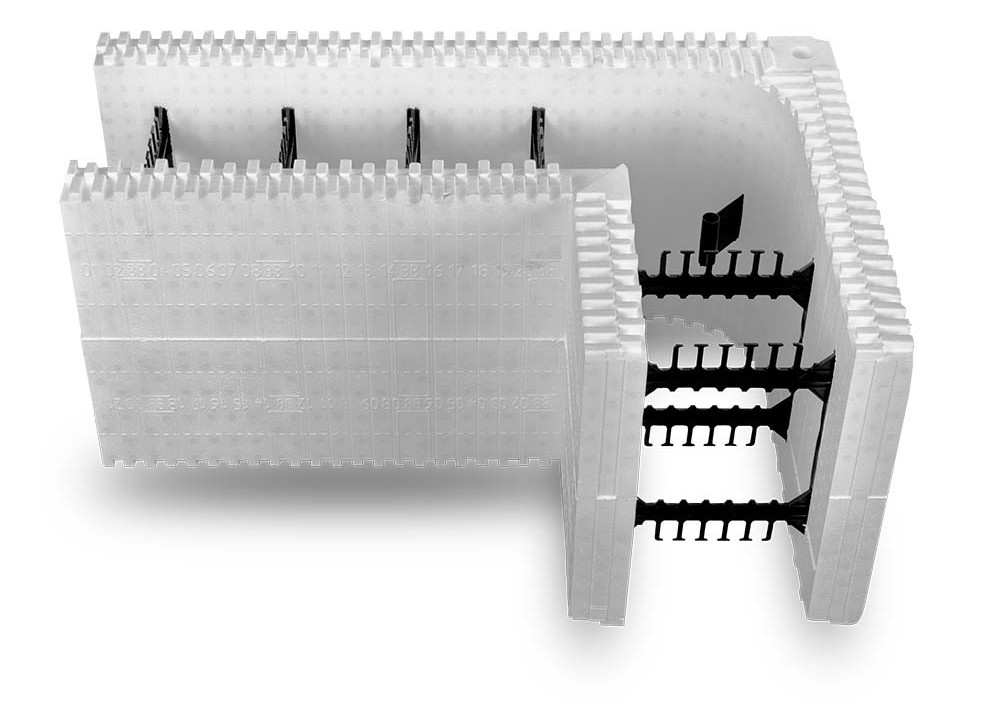

90° Corner Block Form (Bloque esquina) Altura 16 in – 406.4 mm |
 |
||||
|---|---|---|---|---|---|
| Ancho Total | Ancho indv. | Largo Ext– Int | Return Ext– Int | Area | Volumen Concreto |
| 4 en 101.6 mm |
9 en 228.6 mm |
31 in – 22 en 787.4 mm – 558.8 mm |
19 in – 10 en 482.6 mm– 254 mm |
5.56 ft2 .5165 m2 |
.054574 yd3 .041725 m3 |
| 6 en 152.4 mm |
11 en 279.4 mm |
33 en – 22 en 787.4 mm – 558.8 mm |
21 en – 10 en 533.4 mm – 254 mm |
6.00 ft2 .5574 m2 |
.086528 yd3 .066155 m3 |
| 8 en 203.2 mm |
13 en 330.2 mm |
35 en – 22 en 787.4 mm – 558.8 mm |
23 en – 10 en 584.2 mm – 254 mm |
6.44 ft2 .5983 m2 |
.121517 yd3 .092906 m3 |
| En 10" & 12" tamaños de centros más grandes están disponibles usando el producto de "derribo de paredes" más gruesas y necesidades especiales, tales como pilastras. Todos los productos BuildBlock utilizan el mismo patrón de bloqueo y se integrarán en conjunto | |||||
